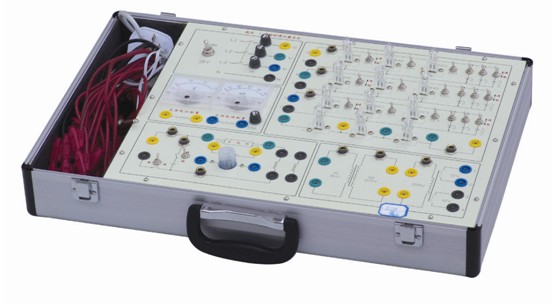

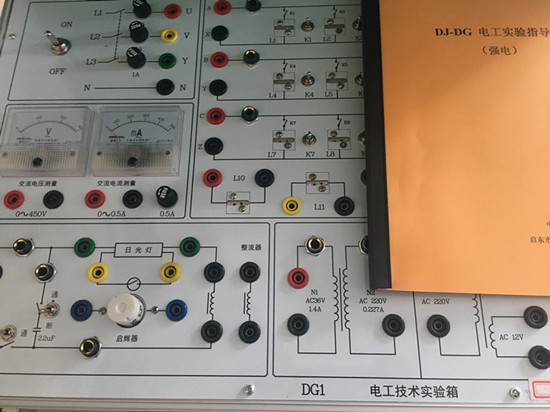

KH-940電工技術實驗箱主要是進行“電工學”及“電路原理”中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線， 連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷�？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。
一、技術指標:
1、輸入電源：AC380±5% 50HZ；
2、額定電流：<2A
3、環境溫度：-5℃-40℃
4、相對濕度：≤85％（25℃）
5、外型尺寸：512*357*176（mm）
二、電工技術實驗箱主要配置:
1、電源：三相220V±10%，50HZ
2、耦合電感一對。
3、單相變壓器l只，變壓比為220V比36V，功率50W。
4、三相燈組負載，每相可插入15W燈泡3只。
5、三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。
6、三相開關l只。
7、元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、luf、2uf、4uf電容器等元件。
8、指針式電壓表頭l只、指針式電流表頭l只。
9、三相四線漏電斷路器屬選購件,用戶根據具體情況選配。
三、實驗項目:
1.用三表法測量電路等效參數。
2.正弦穩態交流電路相量的研究。
3.互感電路的測量。
4.單相變壓器特性的測試。
5.三相交流電路電壓、電流測量。
6.三相電路功率的測量。
7.功率因素及相序的測量。
8.其它電工學控制實驗。
四、電工技術實驗箱參考教材:
1、《電工學》秦曾煌主編高等教育出版社
2、《電路》邱關源主編高等教育出版社
