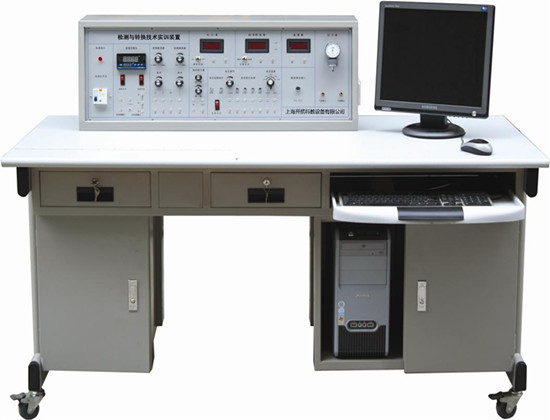

KH-811D檢測與轉換技術實訓裝置（26種傳感器）是根據《中華人民共和國教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業學校的教學和實訓要求和結合生產實際和職業崗位的技能要求，研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的必修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

一、檢測與轉換技術實訓裝置主控臺功能：
1、實訓臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999Pem。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功 能。
9、機械式壓力表：0-40Kpa，精度2%。
二、三源部分：
1、熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分轉。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
三、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

四、電源：

1、輸入電源：AC220V50Hz

2、直流電源：±5V±15V

3、直流電源：±2V~±10V

4、直流電源：2V~24V

5、穩壓系數：±1%

6、電壓紋波：≤10mV

7、非線性誤差：≤5%

8、測量精度：≤1%

9、功耗：100VA

10、輸出電流：1A

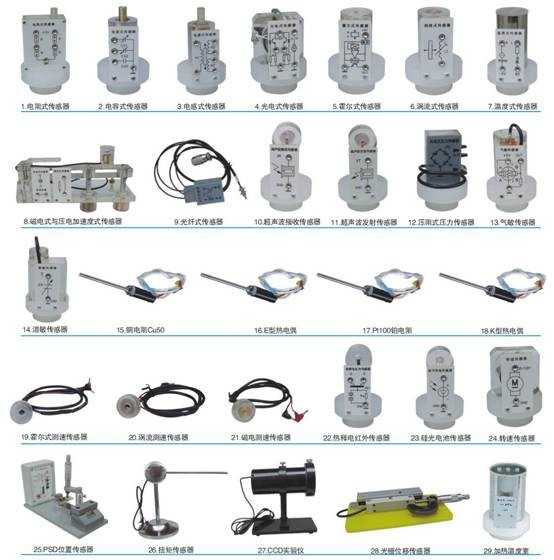

五、檢測與轉換技術實訓裝置傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。

六、傳感器種類及技術指標：

七、實驗內容：

帶*為實驗為思考實驗

1.電阻式傳感器的單臂電橋性能實驗

2.電阻式傳感器的半橋性能實驗

3.電阻式傳感器的全橋性能實驗

4.電阻式傳感器的單臂、半橋和全橋的比較實驗

5.電阻式傳感器的振動實驗*

6.電阻式傳感器的電子秤實驗*

7.變面積式電容傳感器特性實驗

8.差動式電容傳感器特性實驗

9.電容傳感器的振動實驗*

10.電容傳感器的電子秤實驗*

11.差動變壓器的特性實驗

12.自感式差動變壓器的特性實驗

13.差動變壓器的性能實驗

14.激勵頻率對差動變壓器特性的影響

15.差動變壓器的振動實驗*

16.差動變壓器的電子秤實驗*

17.光電式傳感器的轉速測量實驗

18.光電式傳感器的旋轉方向測量實驗

19.接近式霍爾傳感器實驗

20.霍爾傳感器的轉速測量實驗

21.霍爾傳感器的振動測量實驗

22.渦流傳感器的位移特性實驗

23.被測體材質對渦流傳感器特性的影響實驗

24.渦流式傳感器的振動實驗*

25.渦流式傳感器的轉速測量實驗

26.溫度傳感器及溫度控制實驗（AD590）

27.K型熱電偶的溫度控制實驗

28.熱電偶冷端溫度補償實驗*

29.E型熱電偶的溫度控制實驗

30.Pt100鉑電阻的溫度控制實驗

31.Cu50銅電阻的溫度控制實驗

32.磁電式傳感器的特性實驗

33.磁電式傳感器的轉速測量實驗

34.磁電式傳感器的應用實驗*

35.壓電加速度式傳感器的特性實驗

36.光纖傳感器的位移特性實驗

37.光纖傳感器的振動實驗

38.光纖傳感器的轉速測量實驗

39.壓阻式壓力傳感器的特性實驗

40.壓阻式壓力傳感器的差壓測量實驗*

41.超聲波傳感器的位移特性實驗

42.超聲波傳感器的應用實驗*

43.氣敏傳感器的原理實驗

44.濕度式傳感器原理實驗

45.熱釋電紅外傳感器實驗

46.硅光電池光電特性實驗

47.氣體流量的測定*

48.移相器實驗

49.相敏檢波器實驗

50.低通濾波器實驗

51.集成溫度傳感器LM35溫度特性實驗

52.集成溫度傳感器LM35測溫實驗

53.PN結溫度傳感器測溫控制實驗
