一、技術參數：
1、工作電源：三相五線380V±5％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
3、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
4、外形尺寸：1600×700×1650mm。

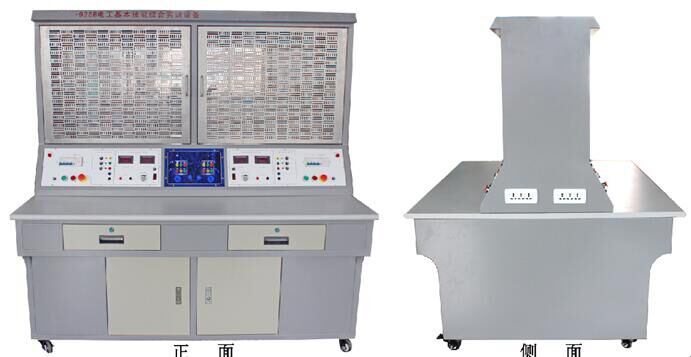

二、電工基本技能綜合實訓設備結構：
1、桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂環氧聚塑，整機既堅固耐用，又美觀大方。
2、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，中間柜子帶門。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、抗靜電及易清潔等特點。
3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，外表面噴涂環氧聚塑。集成配備了各類電源。操作面板文字符號采用現代彩色噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分：多功能網孔板采用"門框式"設計，主體采用2mm厚的不銹鋼板加工成型，網孔采用改進型"橫二豎六"橢圓長孔加工。
5、每工位一路直流穩壓電源：電壓0-30V，電流2A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5Mv。
三、實訓項目：
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.室內照明電路安裝訓練
8.配電板安裝訓練
9.交流負載電功率的測量
10.三相異步電動機直接啟動控制
11.三相異步電動機接觸器點動控制線路
12.三相異步電動機接觸器自鎖控制線路
13.三相異步電動機Y/△自動控制線路
14.用倒順開關控制三相異步電動機正反轉線路
15.接觸器聯鎖的正反轉控制線路
16.按鈕聯鎖的三相異步電動機正反轉控制線路
17.雙重聯鎖的三相異步電動機正反轉控制線路
18.三相異步電動機多地控制
19.工作臺自動往返控制線路
20.三相異步電動機串電阻降壓啟動控制線路
21.三相異步電動機能耗制動控制線路
四、電工基本技能綜合實訓設備配置清單：
|
序號
|
物 料 名 稱
|
型號
|
單位
|
數量
|
|
1
|
電工基本技能綜合實訓電源屏
|
KH-925B
|
臺
|
1
|
|
2
|
鋼制實訓桌
|
KH-925B
|
張
|
1
|
|
3
|
按鈕開關(控制按鈕)
|
2H
|
個
|
8
|
|
4
|
行程開關
|
LX19-001
|
個
|
16
|
|
5
|
漏電斷路器
|
DZ47E-63
|
個
|
4
|
|
6
|
輔助觸頭
|
F4-22
|
個
|
16
|
|
7
|
交流接觸器
|
CJX-0910
|
個
|
20
|
|
8
|
熱過載繼電器
|
JR36-20
|
個
|
8
|
|
9
|
中間繼電器
|
JZ7-44
|
個
|
4
|
|
10
|
時間繼電器
|
ST3P
|
個
|
8
|
|
11
|
時間繼電器座
|
JSZ3
|
個
|
8
|
|
12
|
熔斷器座
|
RT14-20
|
個
|
20
|
|
13
|
熔體
|
RO15-2
|
個
|
8
|
|
14
|
熔體
|
RO15-10
|
個
|
12
|
|
15
|
可調管式線饒電阻
|
75Ω
|
個
|
12
|
|
16
|
啟動電容(電力電容)
|
4uF
|
個
|
4
|
|
17
|
橋堆
|
KBPC35
|
個
|
4
|
|
18
|
二極管
|
5408
|
個
|
4
|
|
19
|
漏電開關盒
|
PZ30
|
個
|
4
|
|
20
|
漏電斷路器
|
DZ47E-63
|
個
|
4
|
|
21
|
電源插座
|
86型
|
個
|
8
|
|
22
|
單極開關
|
86型
|
個
|
8
|
|
23
|
蓋板
|
86型
|
個
|
4
|
|
24
|
插座底盒
|
86型
|
個
|
12
|
|
25
|
燈座
|
E27
|
個
|
16
|
|
26
|
插口燈泡
|
30W
|
個
|
4
|
|
27
|
螺口燈泡
|
30W
|
個
|
12
|
|
28
|
彎頭
|
DN20
|
個
|
4
|
|
29
|
線管三通
|
DN20
|
個
|
4
|
|
30
|
管卡
|
DN20
|
個
|
24
|
|
31
|
活接
|
DN20
|
個
|
12
|
|
32
|
通用導軌
|
C45
|
付
|
2
|
|
33
|
I型六角螺母
|
Φ4
|
個
|
140
|
|
34
|
平介(墊片)
|
Φ5
|
個
|
164
|
|
35
|
十字槽盤頭螺釘
|
Φ4
|
個
|
124
|
|
36
|
十字槽盤頭螺釘
|
Φ4
|
個
|
40
|
|
37
|
線管
|
DN20
|
條
|
1
|
|
38
|
線槽
|
5050
|
條
|
2
|
|
39
|
工具箱
|
14.5寸
|
個
|
4
|
|
40
|
實訓考核指導說明書
|
|
本
|
4
|
|
41
|
大圓頭(扁頭)自攻絲
|
Φ4
|
個
|
12
|
